| Luogo di origine: | Shenzhen |
| Marca: | Chuangyin |
| Certificazione: | Kema,CE,SGS,TUV |
| Numero di modello: | JDZX16-12R |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | L'imballaggio del cartone per un mette, un insieme compreso tre pezzi con le componenti |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 36,000,00pcs all'anno |
| Livello stimato dell'isolamento: | 12 chilovolt | Ustage: | Commuti il Governo |
|---|---|---|---|
| Tipo: | JDZX 8-12R | Tensione primaria stimata: | 11/√3 |
| Materiale: | epossiresina | frequenza: | 50/60HZ |
| Evidenziare: | trasformatore medio di tensione,trasformatore medio di potenziale di tensione |
||

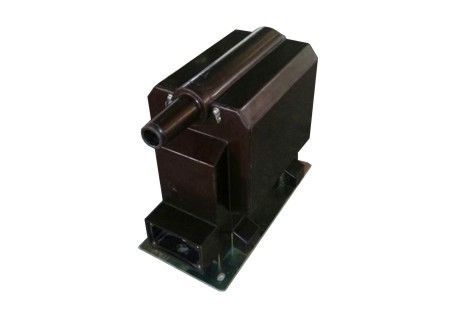

Trasformatore monofase dell'interno di potenziale del trasformatore di tensione di sistemi MV del trasformatore di JDZX16-12R 12kV
introduzione 1.Product:
La colata dell'epossiresina e la costruzione inclusa completa, è gabinetto dell'interno utilizzato del commutatore per misurare la tensione, l'energia elettrica e la trasmissione protettiva nella monofase o il circuito trifase di CA con la frequenza 50Hz o 60Hz e più alta tensione per attrezzatura 12 chilovolt.
Il nucleo di ferro adotta la lamiera di acciaio laminata a freddo avanzata del silicio. La linea uscente ad alta tensione di bobina primaria è stata andata a prendere fuori dalla cima del prodotto; la linea uscente di bobina secondaria è stata andata a prendere fuori
dal lato trasversale del prodotto.
Il cono primario si concilia con figura 7. di IEEE 386-2006.
Termini di uso
J: Trasformatore di tensione
D: Monofase
Z: Isolamento della colata
X: Bobina residua di tensione
18: Progettazione no.
12: Tensione nominale
R: Con il fusibile per protezione
1. Tensione primaria stimata: 20/√3or 15/√3 ecc.
2. La norma tecnica si concilia con lo strumento transformers-Part2 di 60044-2:2003 Part2 di IEC: trasformatori induttivi di tensione
| Tipo |
Primario stimato tensione (chilovolt) |
Tensione secondaria stimata (chilovolt) | Combinazione delle classi di precisione |
Potenza nominale (VA) |
Termale che limita corrente (VA) |
Livello stimato dell'isolamento (chilovolt) |
| JDZX18-12R |
15/√3 20/√3 22/√3 |
0.1/√3 0.11/√3 |
0,2 | 30 | 300 |
17.5/38/95 24/50/125 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
|
0.1/√3/0.1/3 0.11/√3/0.11/3 |
0.2/6P (3P) | 15/50 | 300 | |||
| 0.5/6P (3P) | 30/50 | |||||
| 0.5/0.5/6P (3P) | 50/50/150 |
Rileva: Su richiesta siamo felici di offrire i trasformatori secondo altre norme o con spec. tecniche non standard.
