Luogo di origine: | Shenzhen |
Marca: | Chuangyin |
Certificazione: | Kema,CE,SGS,TUV |
Numero di modello: | JSZW 2A-12R |
Quantità di ordine minimo: | 1SET |
---|---|
Prezzo: | negotiable |
Imballaggi particolari: | L'imballaggio del cartone per un mette, un insieme compreso tre pezzi con le componenti |
Tempi di consegna: | entro 7 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 36,000,00pcs all'anno |
Tipo: | epossiresina | Caratteristica: | Maitenance libera |
---|---|---|---|
Costruzione: | interamente incluso | Tensione primaria stimata: | 11/√3 |
Livello stimato dell'isolamento: | 12/28/75 di CHILOVOLT | ||
Evidenziare: | trasformatore medio di tensione,trasformatore di tensione di monofase |

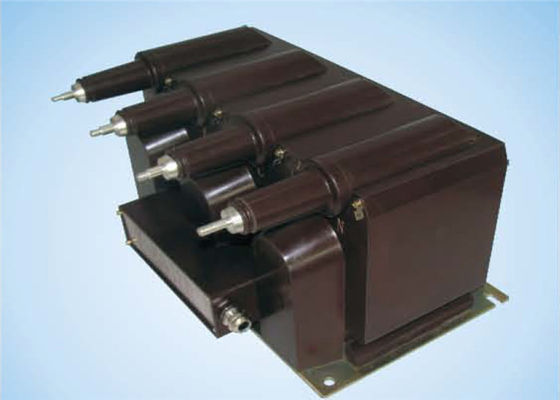

Affidabilità del trasformatore trifase di tensione del trasformatore 12kV di tensione di JSZW 2A-12R sistemi MV alta
introduzione 1.Product:
Trasformatore di tensione con la struttura completamente inclusa dell'isolamento della colata, le bobine primarie e secondarie ed il centro toroidale interamente incapsulati nel corpo a resina epossidica della colata, facendo uso della spina gomito tipa per aumentare la prestazione esterna di distanza di dispersione dell'isolamento e di contaminazione e dell'umidità di resistenza. È dell'interno usato per tensione di misurazione, energia elettrica e trasmissione protettiva in circuito trifase di CA con la frequenza 50Hz o 60Hz e più alta tensione per attrezzatura 12M
Il cono primario si concilia con figura 7. di IEEE 386-2006.
Dati tecnici
1. Sito dell'installazione: Dell'interno
2. frequenza nominale: 50/60Hz
3. fattore di potenza del carico: coscD=0.8 (rivestimento isolante)
4. accordi di norma tecnica con: IEC 60044-2
IEC 61869-1 &3
Specificazione:
Oggetto | Specificazione | Unità | Dati |
1 | Um | chilovolt | 12 |
2 | Livello stimato dell'isolamento | chilovolt | 12/28/75 |
Tipo |
Primario stimato tensione (chilovolt) |
Tensione secondaria stimata (chilovolt) | Combinazione delle classi di precisione |
Potenza nominale (VA) |
Termale che limita corrente (VA) |
Livello stimato dell'isolamento (chilovolt) |
JSZW 12-12R | 11/√3 |
0.11/√3/0.11/3 |
0.2/6P | 25 | 1200 | 12/28/75 |
0.5/6P | 50 | |||||
1/6P | 80 | |||||
0.11√3/0.11√3/0.11/3
|
0.2/0.2/6P | 10/10 | ||||
0.2/0.5/6P | 30/45/100 | |||||
0.5/0.5/6P | ||||||
90/90/100 | 900/900 |
Rileva: Su richiesta siamo felici di offrire i trasformatori secondo altre norme o con spec. tecniche non standard.
Disegno di profilo
