Luogo di origine: | Shenzhen |
Marca: | Chuangyin |
Certificazione: | Test Report |
Numero di modello: | CYR |
Quantità di ordine minimo: | 1SET |
---|---|
Prezzo: | negotiable |
Imballaggi particolari: | L'imballaggio del cartone per un mette, un insieme compreso tre pezzi con le componenti |
Tempi di consegna: | entro 7 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 36,000,00pcs all'anno |
Caratteristica: | Adotta il materiale del PC di alta qualità | . Tensione nominale: | CA 660V |
---|---|---|---|
TEMPERATURA AMBIENTE: | -30℃-+55℃ | Altitudine: | ≤ 3000 m. |
foro rotondo: | Passi la sbarra collettrice | Costruzione: | Interamente incluso |
Evidenziare: | tipo trasformatore corrente della sbarra collettrice,imbussolare trasformatore corrente |

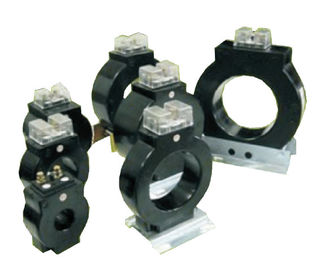

Materiale monofase dell'interno del PC del trasformatore corrente di bassa tensione
1. Introduzione
Il trasformatore corrente adotta il materiale del PC di alta qualità, costruzione interamente inclusa, foro rotondo può passare la sbarra collettrice, è usato per il controllo, la protezione, misurante le funzioni. P1, P2 terminali primari, S1, S2 terminali secondari P1&S1 stessi di P2, S2 (polarità subtractive).
2. Parametro tecnico
1) Corrente primaria stimata: 5-3000A; Corrente secondaria stimata: 5A, 1A
2). Tensione nominale: CA 660V
3). Frequenza nominale: 50-60Hz
4). Temperatura ambiente: - 30℃-+55℃.
5). Altitudine: ≤3000m
6). Tensione di withstand di frequenza industriale (copertura e bobina secondaria): 3000V/1min, 50Hz
3. Parametri tecnici principali
Trasformatore corrente di misurazione | ||||||||||||||||
Modello no. | Rapporto | Classe di precisione | Carico | Dimensione | A | B | C | D | ||||||||
CYRM1A0030/5C03C | 30/5 (Np=3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060/5C03B | 60/5 (Np=2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100/5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150/5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200/5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250/5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300/5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400/5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500/5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600/5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800/5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000/5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200/5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600/5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000/5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500/5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000/5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000/5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
Modello no. | Rapporto | Classe di precisione | Carico | Dimensione | A | B | C | D | ||||||||
CYRP1B0100/5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150/5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200/5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250/5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300/5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400/5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500/5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600/5J07 | 600/5 | 5P20 | 7,5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800/5J07 | 800/5 | 5P20 | 7,5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000/5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200/5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600/5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000/5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250/5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500/5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000/5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. Dimensione:
