| Luogo di origine: | Shenzhen |
| Marca: | Chuangyin |
| Certificazione: | IEEE/ANSI,Kema,CE |
| Numero di modello: | JDZXW- 17.5(24) |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Termini di pagamento: | L/C, T/T, |
| Capacità di alimentazione: | 36,000,000pcs all'anno |
| Tipo: | Monofase | Livello stimato dell'isolamento: | 17.5/38/95 CHILOVOLT, 24/50/125KV |
|---|---|---|---|
| Sito dell'installazione: | All'aperto | Utilizzo: | Trasmissione protettiva in circuito monofase o trifase di CA |
| Più alta tensione: | 17.5KV | Caratteristica: | sordidezza di withstand, radiazione ultravioletta |
| Evidenziare: | Trasformatore corrente di tensione media,trasformatori di misura medi di tensione |
||

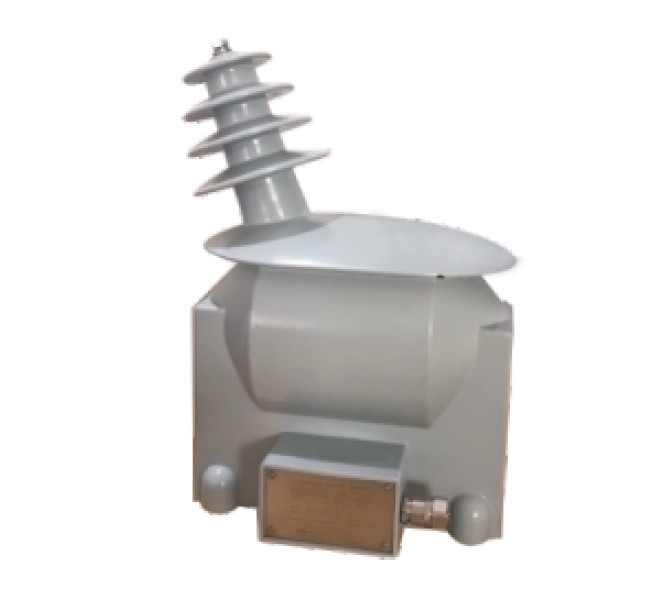

Tipo monofase all'aperto trasformatore corrente medio dell'epossiresina 17.5kV di JDZXW- 17.5(24)
La colata all'aperto a resina epossidica della resina e la costruzione completamente inclusa, è ampiamente usate per la misurazione l'energia corrente e elettrica e della trasmissione protettiva nella centrale elettrica monofase o trifase con la frequenza 50Hz o 60Hz e nell'più alta tensione per attrezzatura 17.5kV o 24kV.
Dati tecnici:
1, sito dell'installazione: All'aperto
2, frequenza nominale: 50/60Hz
3, fattore di potenza di carico: cosΦ=0.8 (rivestimento isolante)
4, norma tecnica: IEC 60044-2 (IEC 61869-1&3)
Specificazione:
| Tipo |
Primario stimato tensione (chilovolt) |
Tensione secondaria stimata (chilovolt) | Combinazione delle classi di precisione o della classe di precisione |
Potenza nominale (VA) |
Termale che limita corrente (VA) |
Livello stimato dell'isolamento (chilovolt) |
|
JDZW-17.5 JDZW-24 |
13,8 15 22 |
0,11 | 0,2 | 30 | 800 |
17.5/38/95 24/50/125 |
| 0,5 | 80 | |||||
| 1 | 150 | |||||
| 0.11/0.11 | 0.2/0.2 | 15/15 | 400/400 | |||
| 0.2/0.5 | 15/30 | |||||
|
JDZXW-17.5 JDZXW-24 |
13.8/√3 15/√3 20/√3 |
0.11√3/0.11/3 | 0.2/6P (3P) | 20/100 | 600 |
17.5/38/95 24/50/125 |
| 0.5/6P (3P) | 50/100 | |||||
| 1/6P (3P) | 100/100 |
Rileva: Su richiesta siamo felici di offrire i trasformatori secondo altre spec. tecniche.
Disegno di profilo
