| Luogo di origine: | La Cina |
| Marca: | Shenzhen Chuangyin Co., Lt |
| Certificazione: | KEMA/type test report |
| Numero di modello: | LZZW2-24 |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negetiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 8days |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 36,000.00pcs all'anno |
| Tipo dell'isolamento: | Tipo/epossidico asciutti | Tensione: | 24kV |
|---|---|---|---|
| Applicazione: | All'aperto | Proprietà: | Monofase |
| Norma applicata: | IEC 61869-1 &2 | Livello stimato dell'isolamento: | 24/50/125 (IEC) |
| Corrente secondaria stimata: | 5A/1A | ||
| Evidenziare: | Trasformatore corrente di tensione media,trasformatori di misura medi di tensione |
||

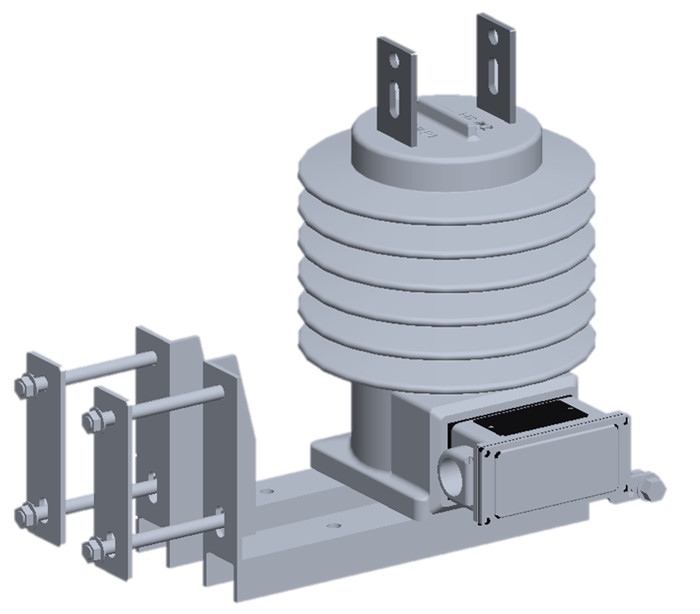

distanza di dispersione dell'isolamento di periferia di monofase del trasformatore corrente di 24kV sistemi MV grande
Chuangyin Transformer-LZZW2-24 corrente
Descrizione:
L'isolamento della colata dell'epossiresina e la costruzione completamente chiusa di sostegno, acclude le bobine primarie & secondarie ed il centro anulare nel corpo della colata dell'epossiresina. Il prodotto ha grande distanza di dispersione dell'isolamento di periferia, resistendo alla sordidezza ed all'umidità. Sia adatto a misurare la trasmissione corrente e protettiva elettrica della capacità, nella centrale elettrica di 24kV.
Dati tecnici di base:
1. Installazione: installazione all'aperto
2. Tipo dell'isolamento: Asciutto, epossidico
3. Livello stimato dell'isolamento: 24/50/125 (IEC)
4. Corrente secondaria stimata: 5A/1A
5. Frequenza nominale: 50Hz/60Hz
6. Norma applicata: IEC 61869-1 &2
Specificazione:
| Rapporto di corrente nominale (A) | Combinazione delle classi di precisione |
Potenza nominale (VA) |
FS (per misurare)
|
Ith corrente termico a breve termine stimato (kA/1S) | Idyn corrente dinamico stimato (Ka) | |
| singolo rapporto | doppio rapporto | |||||
| Misurazione | ||||||
| 5/5 | 5-10/5 |
0,2 0,5 1 |
10 15 20 |
FS 5 FS10
|
100Ipr o 16kA quale è più piccolo |
2.5Ith |
| 10/5 | 10-20/5 | |||||
| ...... | ...... | |||||
| 600/5 | 300-600/5 | |||||
| 800/5 | 400-800/5 | |||||
Rileva: Su richiesta siamo felici di offrire i trasformatori secondo altre norme o con spec. tecniche non standard.
Persona di contatto: Mr. Dieky Lin
Telefono: +86 138 2379 0397
Fax: 86-0755-8600-0614
