| Luogo di origine: | Shenzhen |
| Marca: | Chuangyin |
| Certificazione: | Kema,CE,SGS,TUV |
| Numero di modello: | LZZBJ9-12G |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Imballaggi particolari: | compensato |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 36,000,00pcs all'anno |
| Livello stimato dell'isolamento: | 12/28/75 di chilovolt | Accuratezza: | 0,2 (S)/0,2 (S) 0,2)/10P (di S |
|---|---|---|---|
| Tipo: | colata dell'epossiresina | standard: | IEC60044-1 (IEC61869-1&2) |
| colore: | Su misura | Ustage: | apparecchiature |
| Evidenziare: | trasformatore corrente di monofase,trasformatori di misura medi di tensione |
||

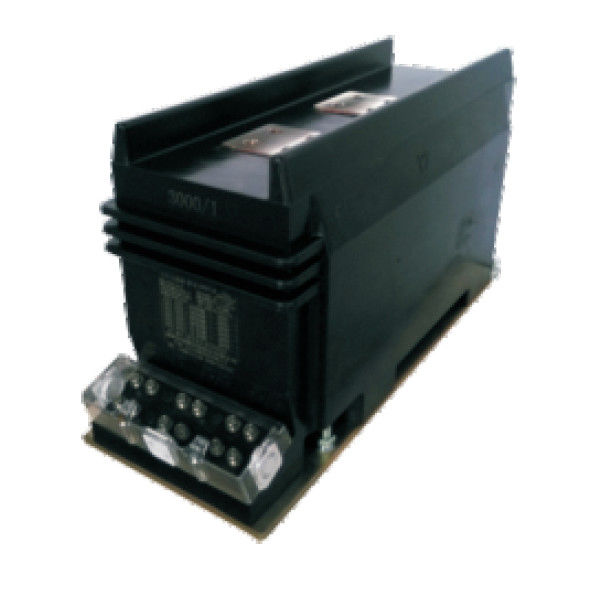

Trasformatore corrente di sistemi MV/trasformatore di misura per l'apparecchiatura elettrica di comando
1. Introduzione di prodotto:
L'isolamento della colata dell'epossiresina e la costruzione completamente chiusa di sostegno, acclude le bobine primarie & secondarie ed il centro anulare nel corpo della colata dell'epossiresina. Il prodotto ha la caratteristica di installazione leggera e omnidirezionale, resistendo alla cattiveria ed all'umidità. È ampiamente usato per la misurazione l'energia corrente e elettrica e della trasmissione protettiva nel sistema elettrico con la frequenza nominale 50Hz o 60Hz e più alta tensione per attrezzatura 12kV.
2. Dati tecnici:
Parametro tecnico principale
1. Tensione stimata dell'isolamento: 12/28/75 di chilovolt ecc.
2. Frequenza nominale: 50/60hz
3. Sito dell'installazione: Dell'interno
4. Norme: IEC60044-1 (IEC61869-1&2)
|
Stimato rapporto di trasformazione (A) |
Combinazione delle classi di precisione |
(VA) Potenza nominale |
(ALF) | (FS) | Ith (kA/S) | Idyn (Ka) | ||
| Misurazione | Protettivo | |||||||
| 0,2 (S) | 0,5 | 10P | ||||||
| 10-200/5 |
0,2)/0,2 (DI S (S) 0,2)/0,5 (di S 0,2)/10P (di S 0.5/10P 0,2)/0.5/10P (di S 0,2)/0.5/10P/10P (DI S 0,2)/0.5/10P/10P/10P (DI S 0,2)/0.5/10P/10P/10P/10P (DI S |
10 15 |
15 |
15 20 |
10 15 20 |
5 (10) |
150I1n | 375I1n |
| 300/5 | 31,5 | 80 | ||||||
| 400/5 | 31,5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 63 | 125 | ||||||
| 1000/5 | 80 | 160 | ||||||
| 1200~1500/5 | 80 | 160 | ||||||
| 1500~2000/5 | 100 | 160 | ||||||
| 2500~3150/5 | 100 | 160 | ||||||
| 4000~6000/5 | 100 | 160 | ||||||
