| Luogo di origine: | La Cina |
| Marca: | Chuangyin |
| Certificazione: | Type test report |
| Numero di modello: | CYS-E EQJ (01) - 35/630-50-70 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | L'imballaggio del cartone per un mette, un insieme compreso tre pezzi con le componenti |
| Tempi di consegna: | entro 7 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000pcs/week |
| Usa: | crei il circuito del collegamento di cavo | Tensione della classe: | 35kv |
|---|---|---|---|
| colore: | Black | Materiale: | nastro in PVC |
| sezione del cavo: | 50-500mm | Tipo: | e |
| Evidenziare: | connettore dell'accoppiamento,connettore diritto |
||

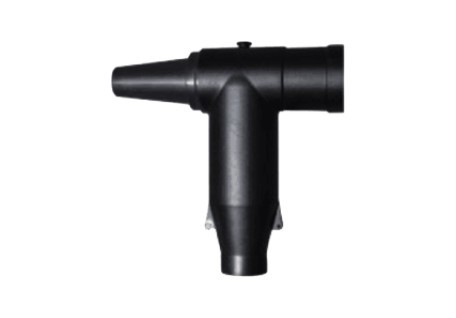

Connettore separabile dell'accoppiamento dei connettori 35/630-50-70 630A 35kv di CYS-E EQJ (01) - che inserisce boccola o le spine adeguata
Il connettore dell'accoppiamento di Chuangyin® è ampiamente applicabile per inserire le boccole o le spine adeguate, terminando il cavo isolato polimerico all'apparato anteriore morto quali i trasformatori, l'apparecchiatura elettrica di comando e l'altra attrezzatura nella rete di potere di 630 A.
Sezione del cavo: 50 a 500mm2
L'interfaccia ha progettato per aderire al tipo di interfaccia dell'en 50180/en 50181 630 A E e HD 629,1, l'IEC 60502,4, GB/T 12706,4 ecc.
Dati tecnici
| Oggetto | Parametri |
| Classe di tensione | 35 chilovolt |
| Corrente nominale | 630 A |
| Tensione di Withstand di CA 5min | 117 chilovolt |
| Tensione di Withstand di CC 15min | 104 chilovolt |
| Scarico parziale | 45 chilovolt, ≤10pC |
| BIL | 95 chilovolt |
| Sezione del cavo | 50-500 millimetri2 |
| Tipo di interfaccia | E |
Indice del corredo
| Connettore dell'accoppiamento | Grasso di silicone |
| Sabbia Antivari | Chiave |
| Collegamento del Rod | Nastro semiconduttore |
| Adattatore | Nastro di PVC |
| Ansa | Nastro |
| Perno | Istruzione di installazione |
| Tergicristalli |
Istruzioni d'ordinazione
| Numero del pezzo | Sezione del cavo (² di millimetro) | Diametro sopra isolamento (millimetro) | Codice |
| CYS-E HJ (01) - 35/630-50-70 | 50-70 | 30-33.4 | A |
| CYS-E HJ (01) - 35/630-95-120 | 95-120 | 33.6-36.6 | B |
| CYS-E HJ (01) - 35/630-150-185 | 150-185 | 36.4-40 | C |
| CYS-E HJ (01) - 35/630-240-300 | 240-300 | 40-44.3 | D |
| CYS-E HJ (01) - 35/630-400-500 | 400-500 | 45-50.3 | E |
