| Luogo di origine: | Shenzhen |
| Marca: | Chuangyin |
| Certificazione: | Test Report |
| Numero di modello: | LMZW 4(5) - 0,72 |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | L'imballaggio del cartone per un mette, un insieme compreso tre pezzi con le componenti |
| Tempi di consegna: | entro 7 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 36,000,00pcs all'anno |
| Applicazione: | Linea di CA | Frequenza nominale: | 50/60HZ |
|---|---|---|---|
| Pacchetto: | 80pcs/Plywood=880*860*820mm | Atteggiamento dell'installazione: | 2000m |
| Livello stimato dell'isolamento: | 0.72/3/-KV | Corrente primaria stimata: | fino a 1500A |
| Evidenziare: | tipo trasformatore corrente della sbarra collettrice,imbussolare trasformatore corrente |
||

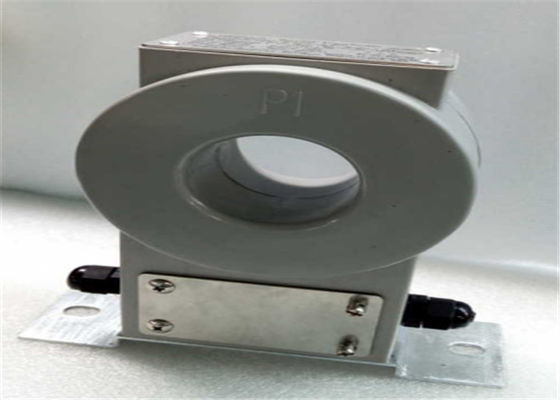

CA all'aperto 5A /1A dell'epossiresina del trasformatore corrente LMZW3-0.72
1. Introduzione:
Il trasformatore corrente è tipo il tipo all'aperto isolato colata prodotto della sbarra collettrice. È utilizzato per la misurazione la corrente, il potere dell'elettricità e della protezione del relè nella linea di CA o nella frequenza nominale 50Hz o 60Hz, tensione nominale 600V e sotto.
Il trasformatore corrente può essere eseguito secondo il 61869-1:2007 standard di IEC ed il 61869-2:2012 di IEC. O IEC60044-1
Dati tecnici
Livello stimato dell'isolamento: 0.72/3/10kV
Corrente primaria stimata: fino a 1500A
Corrente secondaria stimata: 5A o 1A
Altitudine dell'installazione: 2000m
| Modello | Corrente primaria stimata (A) |
Dimensione della finestra (millimetro) |
Potenza nominale (A) | Classe di precisione |
| LMZW4-0.72 | 200 | Φ75 | 5 | 0,5 |
| 300 | Φ75 | 5 | 0,5 | |
| 400 | Φ75 | 5 | 0,5 | |
| 500 | Φ75 | 5 | 0,5 | |
| 600 | Φ75 | 5 | 0,5 |
| Modello | Corrente primaria stimata (A) |
Dimensione della finestra (millimetro) |
Potenza nominale (A) | Classe di precisione |
| LMZW5-0.72 | 400 | Φ100 | 5 | 0,5 |
| 500 | Φ100 | 5 | 0,5 | |
| 600 | Φ100 | 5 | 0,5 | |
| 800 | Φ100 | 5 | 0,5 | |
| 1000 | Φ100 | 5 | 0,5 | |
| 1200 | Φ100 | 5 | 0,5 | |
| 1500 | Φ100 | 5 | 0,5 |
Nota: doppio rapporto facoltativo
4. disegno di profilo:
Persona di contatto: Mr. Dieky Lin
Telefono: +86 138 2379 0397
Fax: 86-0755-8600-0614
