| Luogo di origine: | Shenzhen |
| Marca: | Chuangyin |
| Certificazione: | KEMA,CE,TUV,SGS |
| Numero di modello: | JLSZW8-12w |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Capacità di alimentazione: | 36,000,00pcs all'anno |
| Sito dell'installazione: | All'aperto | Freequency stimato: | 50/60HZ |
|---|---|---|---|
| standard: | IEC60044-1&2 IEC61869-1&2&3 | certificato: | KEMA, CE, TUV, SGS |
| Evidenziare: | trasformatore medio di tensione,trasformatore di tensione di monofase |
||

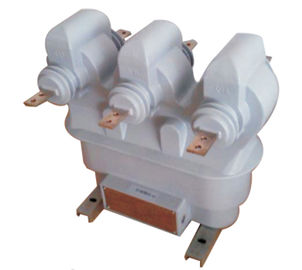

tipo all'aperto dell'epossiresina di Tre-frase 17.5kv
introduzione 1.Product:
JLSZX8-12W, trasformatore combinato colata cicloalifatica all'aperto trifase dell'epossiresina di JLSZX8-17.5W (anche chiamato contatore del GH), si compone di un composto di tre dei semi di monofase che isolano l'I.T. (collegamento Y0-Y0) e tre CTs (cascata a A, alla B ed a C); è all'aperto ampiamente usato per la misurazione dell'energia corrente ed elettrica in sistema elettrico con la frequenza 50Hz o 60 tensioni le più alte e di hertz per attrezzatura 12Kv o 17.5kV (IEC). Il prodotto ha la caratteristica di alta precisione, aumento di bassa temperatura, rendente incombustibile, protezione dal rischio di esplosione, prevenzione di furto dell'elettricità e la buona stabilità calda dinamica ecc.
dati 2.Technical:
1 sito dell'installazione: All'aperto
2 frequenze nominali: 50/60hz
Un fattore di potenza di 3 carichi: cosθ =0.8 (rivestimento isolante)
distanza 4.Creepag: 515mm
la norma 5.Technical si concilia con IEC60044-1&2 IEC61869-1&2&3
3. Specificazione
Trasformatore di tensione
| Modello | Rapporto di tensione nominale (v) | Fase |
Classe di precisione Potenza nominale (VA) |
Limite prodotto (VA) | Livello stimato dell'isolamento (chilovolt) |
|
JLSZX8-12W JLSZX8-17.5W |
10000/√3/100/√3 11000/√3/110/√3 15000/√3/110/√3 |
Trifase |
0,2---3× 15 0,5---3× 30 1---3× 60 |
3× 300 |
12/42/75 (GB) 17.5/38/95 (IEC) |
Trasformatore corrente
| Corrente primaria stimata (A) | Corrente termica a breve termine stimata (Ith) (kA/1S) | Corrente dinamica stimata (picco del Ka) |
Classe di precisione Potenza nominale (VA) |
|
| Doppio rapporto | Singolo rapporto | |||
| 7.5-15 | 7,5 | 1,0 | 2,5 |
0,2 (S)---15
0.5S---15 0,5----10
0,5---15
|
| 10-20 | 10,15 | 1,5 | 3,75 | |
| 20-40 | 20,25 | 3,0 | 7,5 | |
| 30-50 | 30 | 4,0 | 10 | |
| 50-100 | 50,75 | 7,5 | 18,5 | |
| 100-150 | 100 | 12,5 | 31,5 | |
| 150-200 | 150 | 17,5 | 43,5 | |
| 200-300 | 200.300 | 25 | 63 | |
| 400-600 | 400.500.600 | 50 | 80 | |
| 500-700 | 700 | 60 | 80 | |
| 600-800 | 800 | 70 | ||
| 800-1000 | 1000 | 80 | 100 | |
disegno 4.Outline

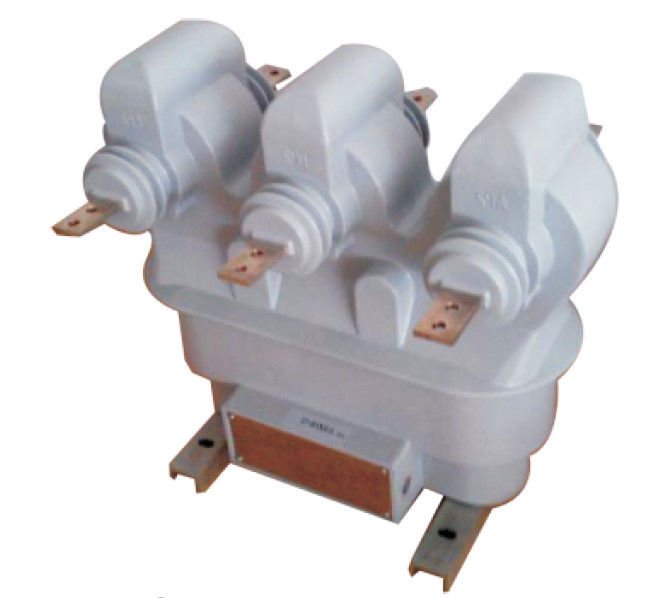

5.Photos
