| Luogo di origine: | Disponibile |
| Marca: | Chuangyin |
| Certificazione: | IEEE/ANSI,KEMA,CE |
| Numero di modello: | JDZX10-12 (、 DI A B) |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Capacità di alimentazione: | 36.000.000 pc all'anno |
| Tipo: | epossiresina | Frequenza nominale: | 50/60HZ |
|---|---|---|---|
| Più alta tensione: | 12KV | Installazione: | Interno |
| Standsrd: | IEEE/ANSI/IEC | ||
| Evidenziare: | trasformatore medio di tensione,trasformatore medio di potenziale di tensione |
||

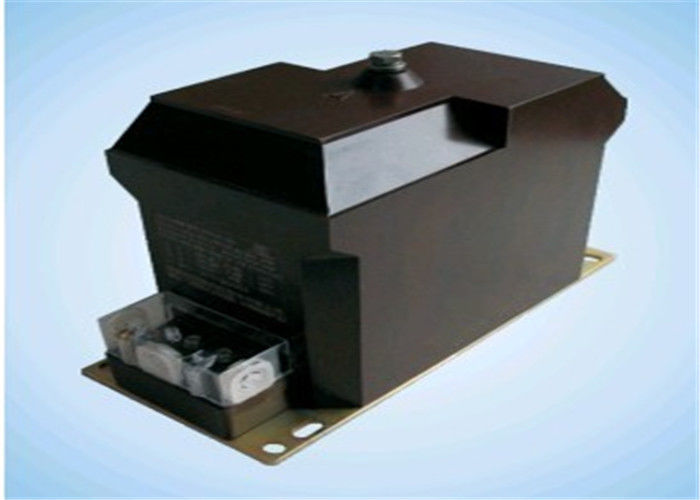

JDZX10-12 (A, B) tipo monofase dell'interno trasformatore dell'epossiresina di 12kV di tensione
Descrizione
La colata dell'epossiresina e la costruzione inclusa completa, è gabinetto dell'interno utilizzato del commutatore per misurare l'energia corrente e elettrica e la trasmissione protettiva nella monofase o il circuito trifase di CA con la frequenza 50Hz o 60Hz e il più alta tensione per attrezzatura 12kV.
Il nucleo di ferro adotta la lamiera di acciaio laminata a freddo avanzata del silicio. La linea uscente ad alta tensione di bobina primaria è stata andata a prendere fuori dalla cima del prodotto; la linea uscente di bobina secondaria è stata andata a prendere fuori dal lato trasversale del prodotto.
Dati tecnici
Specificazione:
| Tipo |
Primario stimato tensione (chilovolt) |
Tensione secondaria stimata (chilovolt) | Combinazione delle classi di precisione |
Potenza nominale (VA) |
Termale che limita corrente (VA) |
Livello stimato dell'isolamento (chilovolt) |
|
JDZX10-12A |
11/√3 |
0.11/√3/0.11/3 |
0.2/6P (3P) | 15/50 | 300 |
12/28/75 |
| 0.5/6P (3P) | 30/50 | |||||
| 1/6P (3P) | 60/50 | |||||
|
JDZX10-12B |
11/√3 |
0.11/√3/0.11/3 |
0.2/6P (3P) | 25/50 | 400 |
12/28/75 |
| 0.5/6P (3P) | 50/50 | |||||
| 1/6P (3P) | 80/50 |
Nota: Su richiesta siamo felici di offrire i trasformatori secondo altre spec. tecniche.
Disegno di profilo
