| Luogo di origine: | Shenzhen |
| Marca: | Chuangyin |
| Certificazione: | KEMA, |
| Numero di modello: | CY-ECTX12 |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negetiable |
| Imballaggi particolari: | 36,000,00pcs all'anno |
| Termini di pagamento: | L/C, T/T, D/P, D/A, Western Union, MoneyGram |
| Capacità di alimentazione: | 36,000,00pcs all'anno |
| Livello dell'isolamento: | 0.66/3kv/(0.72/3kv) | Tensione di sistema massima: | 40,5 chilovolt (36kV) |
|---|---|---|---|
| Accuratezza: | 10P10 | frequenza: | 50HZ/60HZ |
| Temperatura di esercizio: | -40°C a +70°C | Tipo di collegamento: | terminale del spina-cavo di aviazione |
| Evidenziare: | trasformatore di corrente CT,trasformatore di potenziale dello strumento |
||

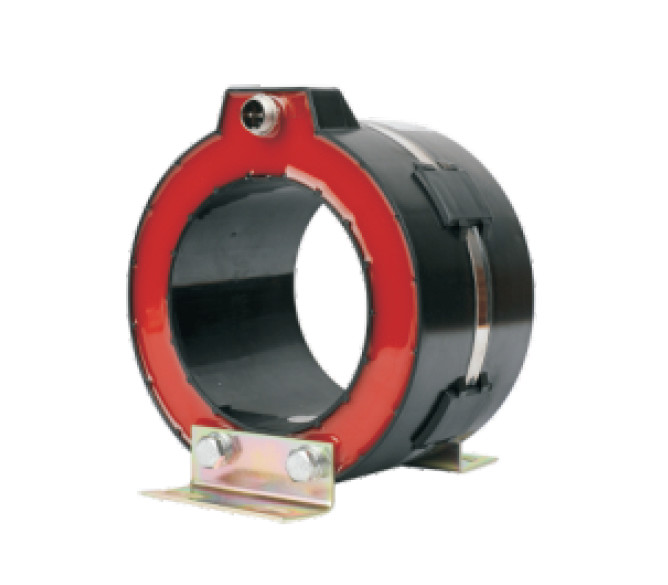

Il trasformatore corrente dello strumento di Ustage/sensore corrente ha isolato la sbarra collettrice del cavo
1. Applichi
Applichi a
Sbarra collettrice del cavo isolata Un≤40.5kV
Sbarra collettrice noninsulated di bassa tensione di Un≤O.72kV
2. Applicazione
Il sensore corrente del ♦ si applica alla misura corrente del bus di cavo di bassa tensione/apparecchiatura elettrica di comando media di tensione CGIS nella griglia astuta;
Il sensore corrente del ♦ dovrebbe essere montato sul cavo isolato, sul connettore di cavo schermato, o su qualunque altro tipo di conduttore isolato.
3. Dati tecnici:
| Modello | CY-ECTX12 |
| Tensione di sistema massima (cavo busabar) | 40,5 chilovolt (36kV) |
| Livello dell'isolamento | 0,66/3kV (0,72/3kV) |
| Corrente primaria | 20A |
| Uscita analogica secondaria | 0.2V |
| Accuratezza | 10P10 (< 1=""> |
| Carico (resistenza di carico) | >20kO |
| Frequenza | 50/60 di hertz |
| Impiegati di funzionamento. | -40°C a +70°C |
| Tipo corrente del sensore | sensore zero della corrente di sequenza |
| Metodo e dimensione dell'installazione | installazione del thro-centro del cavo |
| diametro del foro |
|
| bordo fisso installazione fornito | |
| Standard |
GB/T 20840,8 (GB/T 20840,6) IEC 60044-8 (IEC 61869-6) |
| Tipo di collegamento | terminale del spina-cavo di aviazione |
| cavo di collegamento | Linea dello schermo di RVSP L = 3 m. (lunghezza può essere personalizzata) |
4.Dimension:
