| Luogo di origine: | Disponibile |
| Marca: | Chuangyin |
| Certificazione: | IEEE/ANSI,KEMA,CE |
| Numero di modello: | JDZXF14-12 |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Capacità di alimentazione: | 36.000.000 pc all'anno |
| Tipo: | epossiresina | Frequenza nominale: | 50/60HZ |
|---|---|---|---|
| Più alta tensione: | 12KV | Installazione: | Interno |
| Standsrd: | IEEE/ANSI/IEC | colore: | rosso |
| Evidenziare: | trasformatore medio di tensione,trasformatore medio di potenziale di tensione |
||

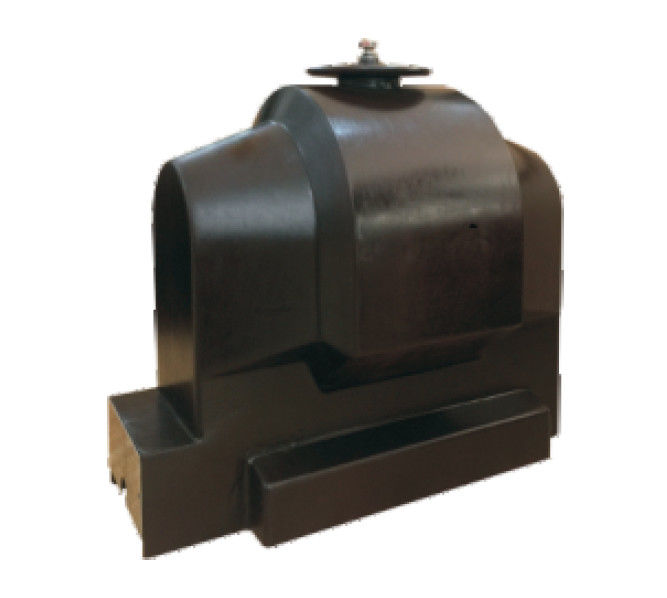

Tipo monofase dell'interno trasformatore dell'epossiresina di JDZXF14-12 12kV di tensione
Descrizione
JDZXF14-12 monofase, il trasformatore di tensione interrato quattro-bobina, adotta la colata materiale dell'epossiresina e la costruzione completamente inclusa, è utilizzata per la misurazione della tensione, energia elettrica e trasmissione protettiva nel sistema elettrico con la frequenza 50Hz o 60Hz e più alta tensione per il equipement 12kV.
Il prodotto ha tre bobine secondarie usate per la misurazione, la sorveglianza e la protezione. Le bobine secondarie e le bobine primarie sono un cerchio concentrico arrotolato, il nucleo di ferro è il centro arrotolato con piccola perdita corrente ed a vuoto a vuoto.
Parametro tecnico
1, sito dell'installazione: Dell'interno
2, frequenza nominale: 50/60Hz
3, fattore di potenza del carico: cosΦ=0.8 (rivestimento isolante)
4, norma tecnica: IEC 60044-2 (IEC 61869-1&3)
Specificazione:
| Tipo |
Primario stimato tensione (chilovolt) |
Tensione secondaria stimata (chilovolt) | Combinazione delle classi di precisione |
Potenza nominale (VA) |
Termale che limita corrente (VA) |
Livello stimato dell'isolamento (chilovolt) |
| JDZXF14-12 | 11/√3 |
0.11/√3/0.11/3 0.11/√3/0.11/3 |
0.2/6P (3P) | 60/150 | 800 | 12/28/75 |
| 0.5/6P (3P) | 120/150 | |||||
| 1/6P (3P) | 250/150 | |||||
|
0.11/√3/0.11/√3/0.11/3 |
0.2/0.2/6P (3P) | 30/30/150 | 400/400 | |||
| 0.2/0.5/6P (3P) | 30/50/150 | |||||
| 0.5/0.5/6P (3P) | 50/50/150 |
Rileva: Su richiesta siamo felici di offrire i trasformatori secondo altre norme o con spec. tecniche non standard.
Disegno di profilo
