Luogo di origine: | La Cina |
Marca: | Shenzhen Chuangyin Co., Lt |
Certificazione: | KEMA/type test report |
Numero di modello: | JDZXW5-36 |
Quantità di ordine minimo: | 1PC |
---|---|
Prezzo: | Negetiable |
Imballaggi particolari: | compensato |
Tempi di consegna: | 8days |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 36,000.00pcs all'anno |
Tipo dell'isolamento: | Colata asciutta di /Epoxy | Tensione: | 36kV |
---|---|---|---|
Applicazione: | all'aperto | Proprietà: | Singolo fase |
Norma applicata: | IEC 61869-1, - 2, - 3&4 | Livello stimato dell'isolamento: | 36/70/170kV |
Frequenza nominale: | 50/60 di hertz | ||
Evidenziare: | trasformatore medio di tensione,trasformatore medio di potenziale di tensione |

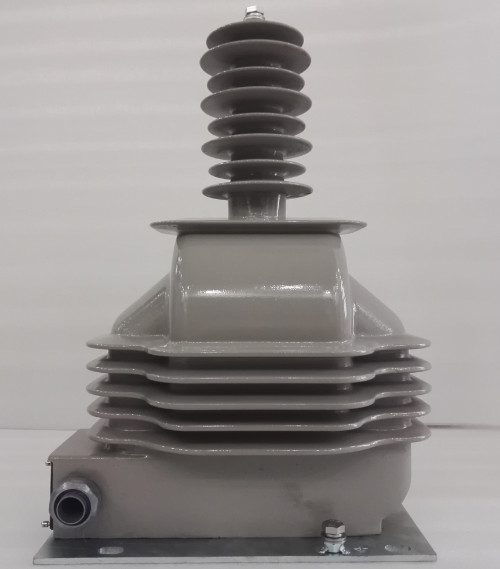

unico palo all'aperto dell'epossiresina di 36kV sistemi MV pinta per la misurazione e il 50/60 di hertz protettivo
Tensione Transformer-JDZXW5-36 di Chuangyin
Descrizione:
Colata dell'epossiresina e costruzione interamente chiusa, unico palo per la fase a collegamento di terra, è ampiamente usata per tensione di misurazione, energia elettrica e trasmissione protettiva nella cantare-fase o la centrale elettrica trifase con la frequenza 50Hz o 60Hz e il più alta tensione per attrezzatura 36kV.
Dati tecnici di base:
1. Installazione: All'aperto
2. Tipo dell'isolamento: Asciutto, colata dell'epossidico
3. Più alta tensione per attrezzatura Um (r.m.s.) 36kV
4. Tensione stimata di withstand di frequenza industriale (indotto) (r.m.s.): 70kV
5. Tensione di withstand di impulso stimata del fulmine (picco): 170kV
5. Frequenza nominale: 50Hz/60Hz
6. Norma applicata: IEC 61869-1, - 2, - 3&4
Specificazione:
Tensione primaria stimata (chilovolt) |
Tensione secondaria stimata (v) |
Combinazione delle classi di precisione |
Carico stimato (VA) |
Termale che limita uscita (VA) |
Livello stimato dell'isolamento (chilovolt) |
|
Misurazione | Protettivo | |||||
33/√3 35/√3 |
100/√3 110/√3 |
100/3 110/3 |
0,2 | 20 | 500 | 36/70/170 |
0,5 | 40 | |||||
1 | 80 | |||||
0.2/3P | 20/100 | 300 | ||||
0.5/3P | 40/100 |
