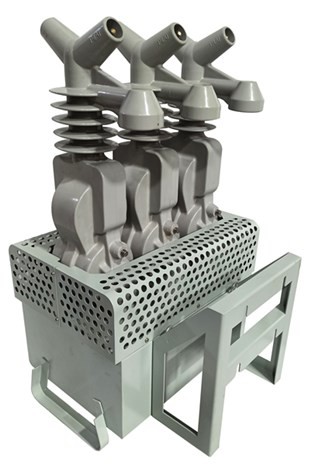

24KV il cavo primario 3CT 3VT Palo ha montato la scatola di conteggio

OMD-17.5, OMD-24
Il palo sopraelevato ha montato il contatore primario

Questo tipo di scatola di conteggio è un contatore primario trifase asciutto all'aperto. Il trasformatore di conteggio di tensione media è montato da 3 trasformatori combinati monofasi, ogni trasformatore combinato monofase comprende 1 insieme della bobina di CT, 1 insieme della bobina del VT ed il collegamento del limitatore di tensione il sedile è fatto dell'incapsulamento solido alicilico di colata sotto vuoto dell'epossiresina (PORCINO). Ha la prestazione e idrofobicità eccellenti dell'isolamento. La superficie è resistente a corrosione dell'alcali e dell'acido, ad inquinamento ed a UV. È adatto a linea sopraelevata all'aperto installazione ed il collegamento alle centrali elettriche pubbliche. La scatola di conteggio è fornita di contenitore di tester sotto la progettazione antifurto integrata della base dell'installazione, di tensione massima e bassa, l'installazione, adatte veloci a misura di energia del tester elettrico, della corrente e di tensione nelle linee urbane e rurali della rete di distribuzione di energia di attrezzatura con una tensione massima di 24kV e sotto.

parametri 1.General:

2.Function ed applicazione.

Il palo sopraelevato ha montato il contatore primario aderisce agli ultimi standard industriali applicabili ed ai regolamenti elettrici locali e/o nazionali (quale l'IEC, IEEE (ANSI), LATTA, GOST, CEF). È usato per il sistema di gestione sopraelevato trifase di automazione della rete della gestione e di distribuzione di misura di energia di griglia di potere. La misura laterale primaria è più accurata e la perdita di potere della linea può efficacemente essere misurata per ridurre le perdite.

caratteristiche 3.Main

il trasformatore medio di tensione 3.1.The del contatore è composto di 3 trasformatori combinati monofasi, che risparmia lo spazio dell'installazione. C'è un contenitore di tester nell'ambito della base dell'installazione. La progettazione anti-rubante integrata di alta e bassa tensione può essere installata direttamente e convenientlyon il palo all'aperto.

il contatore 3.2.The è fornito di contenitore di tester ed è collegato al collegamento del trasformatore. Lo spazio dell'installazione del modulo di comunicazione e del tester è riservato nella scatola ed il commutatore della porta del contenitore di tester, il sensore di prossimità, il porto dell'eliminazione degli errori di dati, il commutatore di conversione e la struttura della guarnizione della serratura di porta sono riservati. per impedire furto di elettricità.

il corpo del contenitore di tester 3.3.The è fatto dell'alluminio resistente alla corrosione della lega o l'acciaio a basso tenore di carbonio con la stesse prestazione e caldo-immersione ha galvanizzato e la progettazione di sigillatura è resistente alle intemperie, acido ed alcali resistente alla corrosione e resistente UV;

3.4.The che il trasformatore combinato tensione media è isolato con l'incapsulamento solido dell'epossiresina, la superficie è sporcizia-resistente, UV-resistente, non ha le proprietà dielettriche e meccaniche eccellenti, petrolio, gas e manutenzione libera, soddisfacenti le richieste dell'operazione sicura e della protezione dell'ambiente.

3.5.The CT del trasformatore combinato tensione media può essere doppi rapporti configurati di trasformazione ed è conveniente mettere il commutatore di conversione per cambiare il rapporto di trasformazione. Il VT è fornito di anti-breve progettazione della protezione di sovraccarico e del circuito per evitare la combustione e l'esplosione causate dal cortocircuito e dal sovraccarico del VT.

3,6 il cavo per la linea sopraelevata è stato collegato all'estremità primaria ed il cavo dell'area e della lunghezza corrispondenti può essere configurato secondo le esigenze degli utenti.

parametri 4.Technical.

Specifiche del trasformatore corrente

Specifiche del trasformatore di tensione

Se il parametro richiedesse supera la gamma della tavola di cui sopra, può essere determinato dopo il negoziato con la nostra società.

rappresentazione schematica di cablaggio e di 5.Dimensions.

istruzioni 6.Special.
La società può progettare specialmente e fabbricare secondo l'esigenza particolare dei clienti.
