Luogo di origine: | SHENZHEN,CHINA |
Marca: | Chuangyin |
Certificazione: | KEMA,SGS, TUV, CE |
Numero di modello: | LDS135 |
Quantità di ordine minimo: | 1SET |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | compensato |
Termini di pagamento: | L/C, T/T, Western Union, D/A, D/P, MoneyGram |
Capacità di alimentazione: | 36,000,00pcs all'anno |
Livello di tensione: | 3KV | Materiale: | Epossiresina |
---|---|---|---|
Nome: | Trasformatore corrente di LV | Applicazione: | Boccola CT |
Corrente primaria stimata: | 5A | frequenza: | 50Hz/60Hz |
Evidenziare: | imbussolare trasformatore corrente,trasformatore corrente dell'interno |

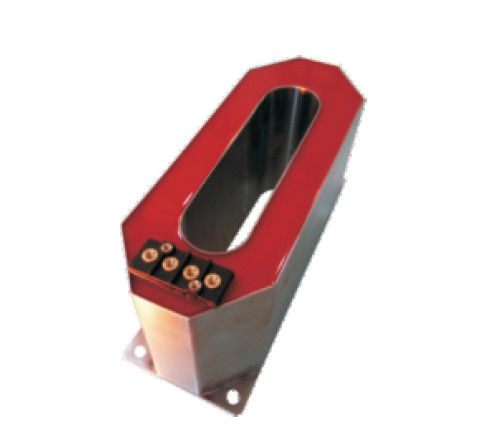

Il cavo del doppio di bassa tensione di Multi-rapporto svuota il tipo trasformatore corrente di LV
1. Introduzione di prodotto:
LDS135 adotta recentemente l'alto centro di permeabilità con alta accuratezza di misurazione. La bobina secondaria completamente ha accluso la colata sotto vuoto nel antiflaming le coperture di plastica. Ha installato facilmente facendo il cavo primario con l'intero, applicato al cavo del sistema elettrico con più alta tensione 0.72KV dell'attrezzatura, funzionante come lo strumento di misurare corrente, raccolta del segnale, la protezione del relè. Il trasformatore corrente può essere eseguito secondo il 61869-1:2007 standard di IEC ed il 61869-2:2012 di IEC. O IEC60044-1
2. Dati tecnici:
1. Corrente secondaria stimata: 5A
2. Tensione di withstand di frequenza industriale: 3kV
3. Frequenza nominale: 50/60Hz
sito 4.Installation: Dell'interno
5. Norma tecnica: IEC60044-1 (IEC61869-1&2)
3. Specificazione
Modello | LDZC135-11C | LDZC135-11P | LDZC135-11CP | |||
Scopo | Trasformatore corrente di misurazione | Trasformatore di corrente di protezione | Trasformatore corrente di doppia bobina | |||
Stimato rapporto di tion di transforma (A) |
COSΦ=0.8 Classe di precisione e carico stimato (VA) |
|||||
0,5 | 1 | 10P10 | 0,5 | 10P10 | ||
150/5 | 1 | 2,5 | 2,5 | 1 | 1 | |
200/5 | 2,5 | 5 | 2,5 | 2,5 | 2,5 | |
300/5 | 2,5 | 5 | 2,5 | 2,5 | 2,5 | |
400/5 | 5 | 10 | 5 | 5 | 5 | |
500/5 | 5 | 10 | 5 | 5 | 5 | |
600/5 | 5 | 10 | 5 | 5 | 5 |
hotos 5.P
