| Luogo di origine: | SHENZHEN，CHINA |
| Marca: | Chuangyin |
| Certificazione: | KEMA，SGS, TUV, CE |
| Numero di modello: | LXZC |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | compensato |
| Termini di pagamento: | L/C, T/T, Western Union, D/A, D/P, MoneyGram |
| Capacità di alimentazione: | 36,000,00pcs all'anno |
| Livello di tensione: | 3KV | Materiale: | Epossiresina |
|---|---|---|---|
| Tipo: | Zero-sequenza | Ustage: | Misurazione e protezione |
| Norma tecnica:: | IEC60044-1 (IEC61869-1&2) | Colore: | Può essere personalizzato |
| Evidenziare: | tipo trasformatore corrente della sbarra collettrice,imbussolare trasformatore corrente |
||

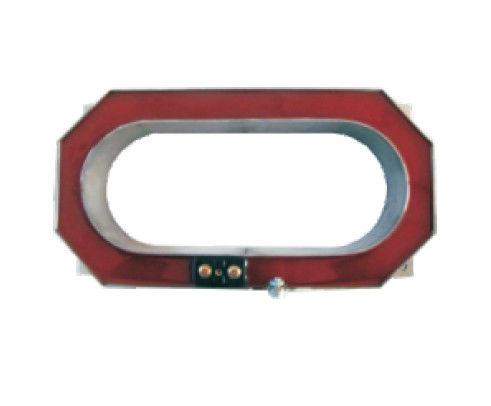

Trasformatore corrente di LV di Zero-sequenza stabile di qualità che imbussola il CT
1. Introduzione di prodotto:
Abbini con l'attrezzatura di segnale e l'attrezzatura di trasmissione protettiva quando i prodotti della centrale elettrica zero correnti di interramento di sequenza, agiscono le componenti dell'attrezzatura per realizzare la funzione di controllo o protettiva
Adotta le coperture del metallo dell'acciaio inossidabile e fonde con l'epossiresina interamente chiusa, il bello aspetto e l'installazione facile conserva molta stanza, sequenza CT dell'alta precisione zero di molte spec. è adatta a corrispondenza con l'attrezzatura della protezione e la centrale elettrica varie (quali interramento neutrale, interramento non neutrale, grande interramento corrente, piccolo interramento corrente o interramento della bobina di soppressione dell'arco) ecc.
2. Dati tecnici:
1. Corrente secondaria stimata: 5A, 1A
2. Tensione di withstand di frequenza industriale: 3kV.
3. Frequenza nominale: 50/60Hz
4. Sito dell'installazione: dell'interno
5. Norme tecniche: IEC60044-1.2003
3. Specificazione
| Tipo | Trasformatore corrente di misurazione | Trasformatore di corrente di protezione | |||
| Rapporto di corrente nominale | Classe di precisione e carico stimato (VA) | Classe di precisione e carico stimato (VA) | |||
| 0,5 | 1 | 3 | 10P10 | 10P5 | |
| 20/1 | 0,2 | 0,2 | |||
| 30/1 | 0,4 | 0,5 | |||
| 40/1 | 0,6 | 1 | |||
| 50/1 | 1 | 1 | |||
| 75/1 | 1,5 | 1,5 | |||
| 100/1 | 2,5 | 3,75 | 1,5 | 2,5 | |
| 150/1 | 1,5 | 3,75 | 5 | 2,5 | 5 |
| 200/1 | 2,5 | 5 | 5 | 3,75 | 7,5 |
| 300/1 | 3,75 | 7,5 | 7,5 | 5 | 10 |
| 100/5 | 2,5 | 3,75 | 1,5 | 2,5 | |
| 150/5 | 1,5 | 3,75 | 5 | 2,5 | 5 |
| 200/5 | 2,5 | 5 | 5 | 3,75 | 7,5 |
| 300/5 | 3,75 | 7,5 | 7,5 | 5 | 10 |
disegno 4.Outline:
5.pthots
