Luogo di origine: | SHENZHEN,CHINA |
Marca: | Chuangyin |
Certificazione: | KEMA,SGS, TUV, CE |
Numero di modello: | LDS235 |
Quantità di ordine minimo: | 1SET |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | compensato |
Termini di pagamento: | L/C, T/T, Western Union, D/A, D/P, MoneyGram |
Capacità di alimentazione: | 36,000,00pcs all'anno |
Livello di tensione: | 3KV | Colata: | Colata dell'epossiresina |
---|---|---|---|
Trasformatore di corrente di protezione: | 10P/20 | Trasformatore corrente di misurazione: | 0.2s/0.5 |
Rapporto stimato di trasformazione: | 100-600/5 | SCOPO: | Misurazione e protezione |
Evidenziare: | imbussolare trasformatore corrente,trasformatore corrente dell'interno |

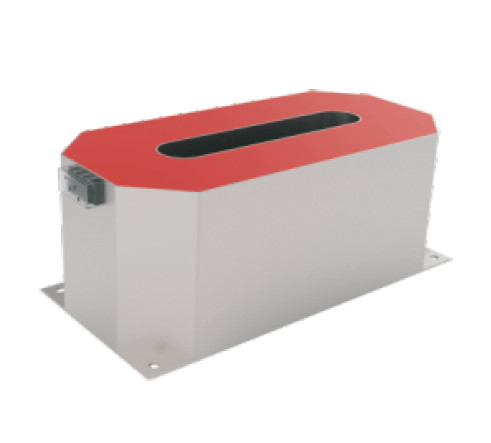

Il tipo cavo dell'epossiresina del doppio svuota il tipo trasformatore corrente di LV per il GIS
1. Introduzione di prodotto:
LDS235 adotta recentemente l'alto centro di permeabilità con alta accuratezza di misurazione. La bobina secondaria completamente ha accluso la colata sotto vuoto nelle anti coperture di plastica ardenti. Ha installato facilmente facendo il cavo primario con l'intero, applicato al cavo del sistema elettrico con più alta tensione 0,72 dell'attrezzatura, funzionante come lo strumento di misurare corrente, raccolta del segnale, la protezione del relè. Il trasformatore corrente può essere eseguito secondo il 61869-1:2007 standard di IEC ed il 61869-2:2012 di IEC. O IEC60044-1
2. Dati tecnici:
1. Corrente secondaria stimata: 5A
2. Tensione di withstand di frequenza industriale: 3kV
3. Frequenza nominale: 50/60Hz
4. Sito dell'installazione: Dell'interno
5. Norma tecnica: IEC60044-1 (IEC61869-1&2)
3. Specificazione
Modello | LDSC55-35P235 | ||||||
Scopo | Trasformatore corrente di misurazione | Trasformatore di corrente di protezione | Trasformatore corrente di doppia bobina | ||||
Stimato rapporto di trasformazione (A) |
COSΦ=0.8 Classe di precisione e carico stimato (VA) |
||||||
0.2S | 0,5 | 10P20 | 0.2S | 10P20 | |||
100/5 | 2,5 | 5 | 5 | 2,5 | 5 | ||
150/5 | 3,75 | 5 | 5 | 3,75 | 5 | ||
200/5 | 5 | 7,5 | 10 | 5 | 10 | ||
300/5 | 7,5 | 10 | 10 | 7,5 | 10 | ||
400/5 | 10 | 15 | 15 | 10 | 15 | ||
500/5 | 15 | 15 | 15 | 15 | 15 | ||
600/5 | 15 | 15 | 15 | 15 | 15 |
5. Foto
